TL;DR

  • AutoRedline은 원본 및 수정된 도면 PDF를 비교해 변경 표시를 제안하고, 사용자가 검토·편집한 뒤 엔지니어링 변경 패키지용 PDF로 내보내는 도구임.
  • 검토자는 원본, 수정본, 레드라인 보기를 오가며 제안된 표시를 두 도면과 대조하고 유지 여부를 결정함.
  • 생성된 표시를 수정하거나 제거할 수 있으며, 텍스트·화살표·마크업 도구로 표시를 추가하고 배치도 조정할 수 있음.
  • 레드라인은 변경 위치와 주변 도면 맥락을 함께 전달해 엔지니어링, 품질, 제조, 공급업체가 같은 정보를 바탕으로 검토하게 하는 문서임.
  • 내보낸 PDF는 엔지니어링 변경 절차의 입력 자료이며, 변경 승인 전 팀의 완전성 확인과 불일치 해결, 승인 절차가 별도로 필요함.

자동 엔지니어링 도면 레드라인

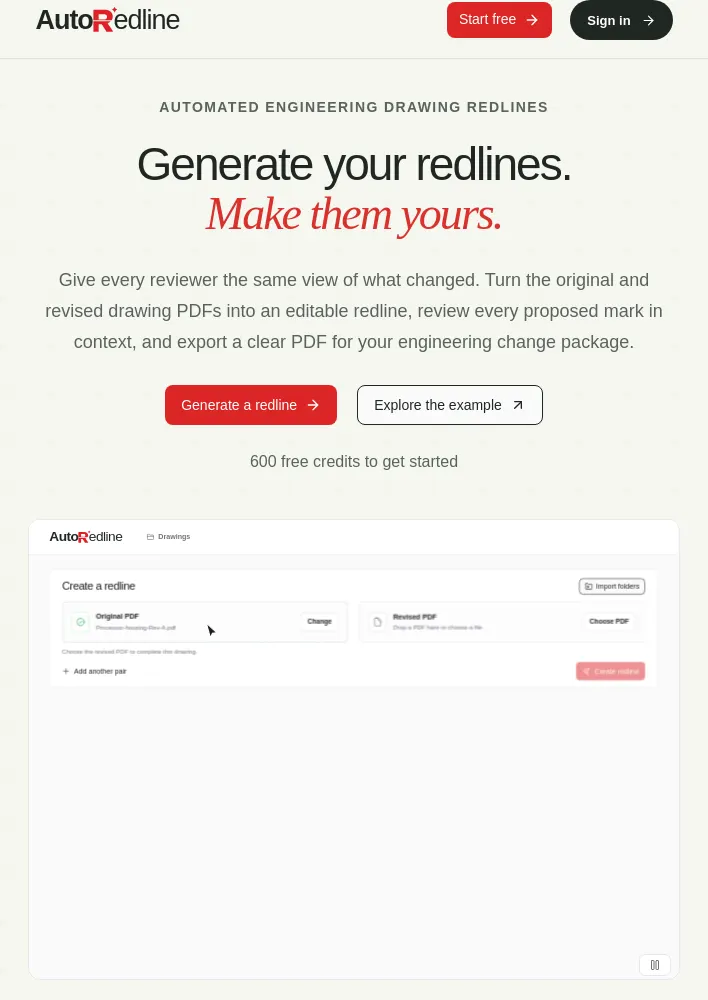

  • 원본 및 수정된 도면 PDF를 편집 가능한 레드라인으로 변환하고, 제안된 표시를 맥락 안에서 검토한 뒤 엔지니어링 변경 패키지용 PDF로 내보내는 흐름임.
  • 예제 살펴보기로 검토 작업 공간을 확인할 수 있으며, 시작 시 무료 크레딧 600개가 제공됨.

생성, 검토, 최종 표시

  • 모든 검토자가 무엇이 바뀌었는지 같은 관점에서 확인하도록 지원하며, 레드라인을 일일이 그리는 대신 변경 사항 검토에 시간을 쓸 수 있도록 첫 표시를 준비함.
  • 01. 변경 표시가 포함된 상태로 시작: 원본 및 수정된 PDF를 업로드하면 AutoRedline이 두 도면을 비교하고 감지한 변경 사항을 검토용으로 표시함.
  • 02. 각 변경 사항을 맥락 안에서 검토: 원본, 수정본, 레드라인 보기 사이를 이동하며 두 도면을 기준으로 제안된 표시를 확인하고 유지할 표시를 결정함.
  • 03. 표시를 편집하고 직접 추가: 생성된 표시를 수정하거나 제거하고, 텍스트·화살표·마크업 도구로 직접 표시를 만들 수 있음. 배치를 조정한 뒤 검토가 끝난 PDF를 엔지니어링 변경 주문(ECO) 패키지용으로 내보냄.

엔지니어링 팀이 레드라인을 사용하는 이유

  • 레드라인은 단순한 색상 표시를 넘어 무엇이 어디에서 바뀌었는지, 다음 개정본을 배포하기 전에 무엇을 확인해야 하는지를 검토자가 함께 파악하도록 돕는 문서임.

엔지니어링 레드라인이란?

  • 엔지니어링 레드라인은 제안되거나 요구된 변경 사항을 전달하기 위해 표시한 도면임.
  • 유용한 레드라인은 변경 사실만 알리는 데 그치지 않고, 영향을 받는 형상을 가리키며 이전 정보와 제안 정보를 도면 자체에서 이해할 수 있게 함. 따라서 다음 검토자가 문장, 이메일, 별도 파일 두 개를 조합해 변경 사항을 재구성할 필요가 없음.

서면 변경 설명만으로 충분하지 않을 수 있는 이유

  • 문장은 변경 의도를 설명할 수 있지만 중요한 질문을 남길 수 있음. 예를 들어 “구멍을 Ø6.5로 키움”이라는 설명만으로는 어느 구멍인지, 기존 직경은 얼마였는지, 수량 지시도 바뀌었는지, 같은 형상이 다른 뷰에 표시되는지 알 수 없을 수 있음.
  • 레드라인은 지시를 정확한 위치와 주변 도면 맥락에 연결함.

레드라인과 CAD 마크업 또는 비교 기능의 차이

  • CAD 도구는 차이를 찾거나 형상 옆에 번호가 붙은 변경 표시를 배치할 수 있음.
  • 하지만 기본 CAD 또는 제품 데이터 관리(PDM) 시스템 밖에서는 표시가 이전 요구 사항을 보여주지 않거나 어떤 개정본을 기준으로 만들어졌는지 분명히 드러내지 않을 수 있음.
  • 검토된 레드라인은 관련된 변경 전후 정보를 이동 가능한 도면에 담아 엔지니어링, 품질, 제조, 공급업체가 변경 사항을 검토하고 나중에 문제를 조사할 때 여러 파일의 이력을 재구성하지 않도록 지원함.

레드라인이 특히 유용한 시점

  • 팀은 시제품 제작, 설계 검토, 공급업체 피드백, 제조성 변경 또는 치수·공차·주석·형상 수정 이후에 레드라인을 준비하는 경우가 많음.
  • 작은 변경이 여러 뷰에 나타나거나 서로 연관된 지시 사항에 영향을 주는 경우, 개정본을 따로 검토할 때 놓칠 수 있는 사항을 확인하는 데 특히 유용함.

레드라인을 통한 엔지니어링과 품질의 협업

  • 엔지니어링은 레드라인으로 제안된 설계 변경을 설명하고, 품질은 같은 문서를 사용해 영향을 받는 특성, 검사 또는 시험 요구 사항을 파악할 수 있음.
  • 제조 부서와 공급업체도 동시에 공정 영향을 평가할 수 있으며, 피드백은 일반적인 변경 요청에 대한 또 다른 해석이 아니라 특정 형상에 연결됨.

ECO 준비 레드라인은 변경 승인 완료를 의미하는가?

  • 그렇지 않음. 내보낸 PDF는 엔지니어링 변경 절차에 투입되는 자료임.
  • 팀은 여전히 완전성을 확인하고 불일치를 해결하며 배포를 승인해야 함.

원본 CAD 파일이 필요한가?

  • 필요하지 않음. AutoRedline은 원본 및 수정된 도면 PDF에서 시작하므로 검토자에게 제작 CAD 시스템 연결이 필요하지 않음.
  • 두 개정본을 비교해 레드라인 표시를 제안하며, 내보내기 전에 표시를 유지·편집·제거하거나 보완할 수 있음.

도면에서 어떻게 시험할 수 있는가?

  • 준비된 예제를 먼저 살펴보고 검토 작업 공간을 확인할 수 있음: 예제 살펴보기.
  • 이후 팀이 이미 검토한 개정본 쌍을 사용해 알려진 변경 사항과 비교하고, 누락되거나 불필요한 표시를 기록한 뒤 내보낸 PDF를 확인하는 방식임.

업로드한 도면은 어떻게 처리되는가?

  • 도면 접근 권한은 작업 공간에 연결됨.
  • 작업 공간 소유자는 자동 보관 기간을 선택하거나 도면을 삭제할 수 있음.
  • 처리, 삭제, 복구용 사본에 관한 세부 사항은 개인정보 처리방침에서 확인할 수 있음.

설계 업무에 더 많은 시간을

  • 첫 레드라인을 생성한 뒤 표시를 검토·편집하고 직접 추가해 팀의 엔지니어링 변경 검토에 사용할 PDF로 내보내는 흐름임.
  • 예제 살펴보기 링크와 무료 크레딧 600개가 제공되며, 검토 및 내보내기가 포함됨.
