도시 은유로 리눅스 커널의 구조와 코드 변화를 시각화한다

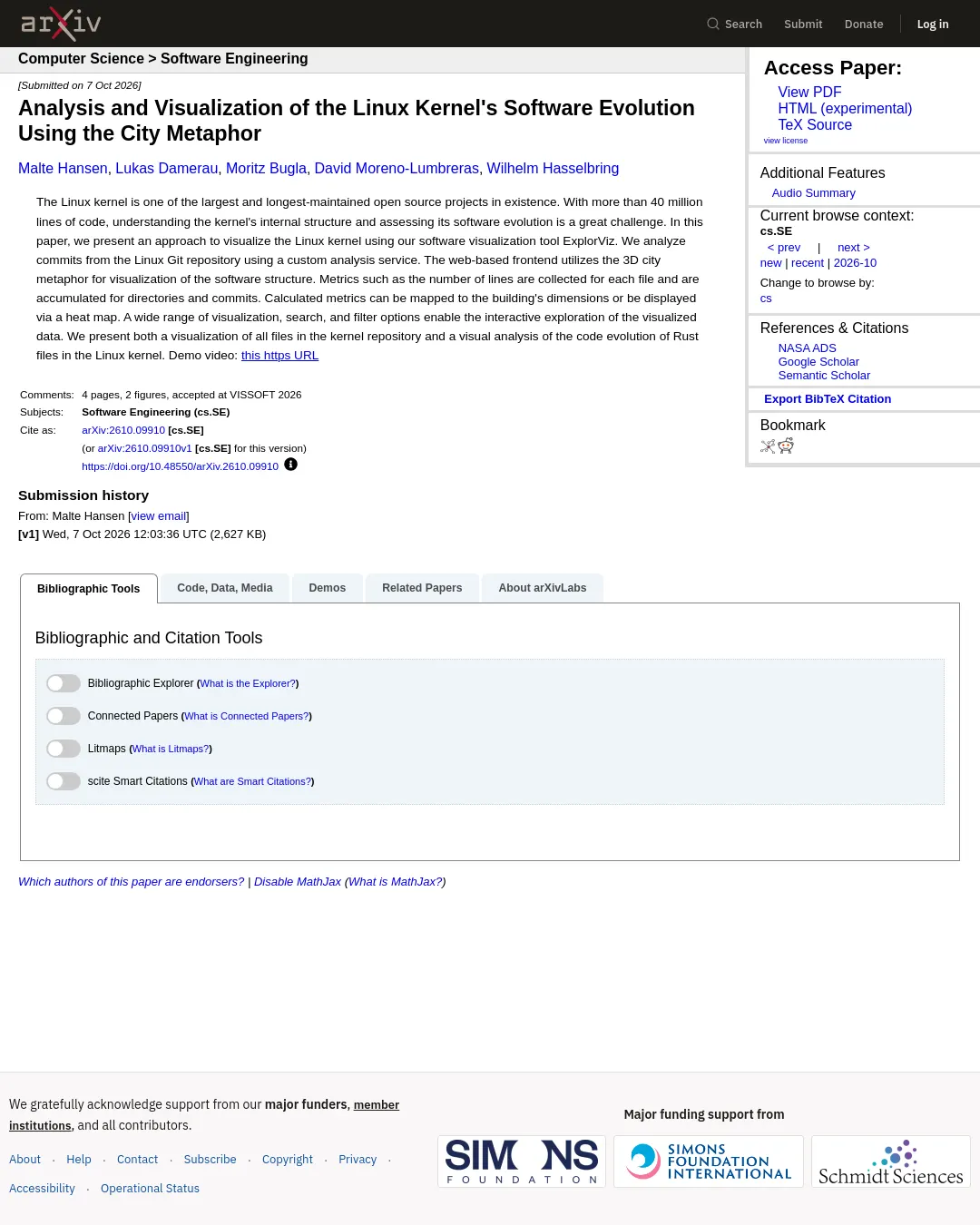

커널의 3차원 도시 지도는 분석의 길잡이일 수 있지만, 연구진은 ExplorViz로 리눅스 커널의 파일 구조와 Rust 코드 변화를 시각화(visualization)하는 방식을 제안했다고 합니다만, 제안 자체가 이해 효과의 증거는 아닙니다.

코드 공개 방식을 구문 구조(syntax structure)에 따른 의미 단위(semantic units) 중심으로 바꾸면 프로그래머의 시각적 주의(visual attention)가 구조와 상위 수준 이해에 더 모였다는 연구가 있습니다. 이 시각화 제안도 코드 정보를 어떤 형태로 보여 주느냐가 읽는 이의 주의를 어떻게 이끄는지 묻는다는 점에서 연결됩니다. 다만 이번 접근의 이해 효과는 제시된 초록에서 비교 결과로 확인되지 않습니다.

연구진은 파일별 코드 줄 수(lines of code) 같은 지표를 디렉터리(directory)와 커밋(commit) 단위로 집계해 건물의 크기나 다른 치수에 반영하거나 히트맵(heatmap)으로 표시한다고 합니다. 이런 표현은 어디가 크고 어디가 변했는지 한눈에 살피게 하려는 설계로 보입니다. 하지만 코드 줄 수는 복잡도나 중요성과 같지 않습니다.

저는 도시 지도를 분석의 출발점으로만 써야 한다고 봅니다. 눈에 띄는 건물 뒤에 어떤 의존 관계와 변경 이유가 있는지는 따로 확인해야 합니다. 초록에는 성능이나 시각화 효과를 비교한 결과가 명시되지 않았다고 합니다. 보기 좋은 지도와 실제 분석 효용은 구분해야 합니다.

ExplorViz 시연을 볼 때 건물의 크기와 다른 치수가 어떤 지표를 나타내는지 먼저 확인해 보십시오. 이어서 시각화가 실제 코드 확인을 줄이는지, 아니면 탐색 경로를 안내하는 데 그치는지 살펴보십시오.
