TL;DR

  • UCF 연구진과 협력자들이 층상 물질 Co₁/₄TaSe₂에서 알터자성의 신호를 실험적으로 확인했으며, 이는 원치 않는 자기장을 억제하면서 차세대 전자·스핀트로닉스 기술에 활용될 가능성을 지닌 물질 플랫폼임.
  • 알터자성은 반강자성처럼 불필요한 누설 자기장을 피하면서도 강자성처럼 스핀 전류를 생성하고 감지할 수 있는 자성 상태임.
  • 연구진은 각분해 광전자 분광법(ARPES)과 스핀 분해 ARPES로 전자 에너지 밴드의 분리와 서로 반대인 스핀 편극을 관찰함.
  • Co₁/₄TaSe₂의 관련 전자 상태는 표면보다 물질 내부에서 주로 비롯되며, 층상 구조는 특성을 조절하고 연구하기에 적합한 기반임.
  • 알터자성의 형성 원인과 다른 자기 현상과의 상호작용은 아직 충분히 밝혀지지 않았으며, 이 물질은 해당 질문을 조사할 실험 플랫폼임.

층상 물질에서 알터자성의 증거 확인

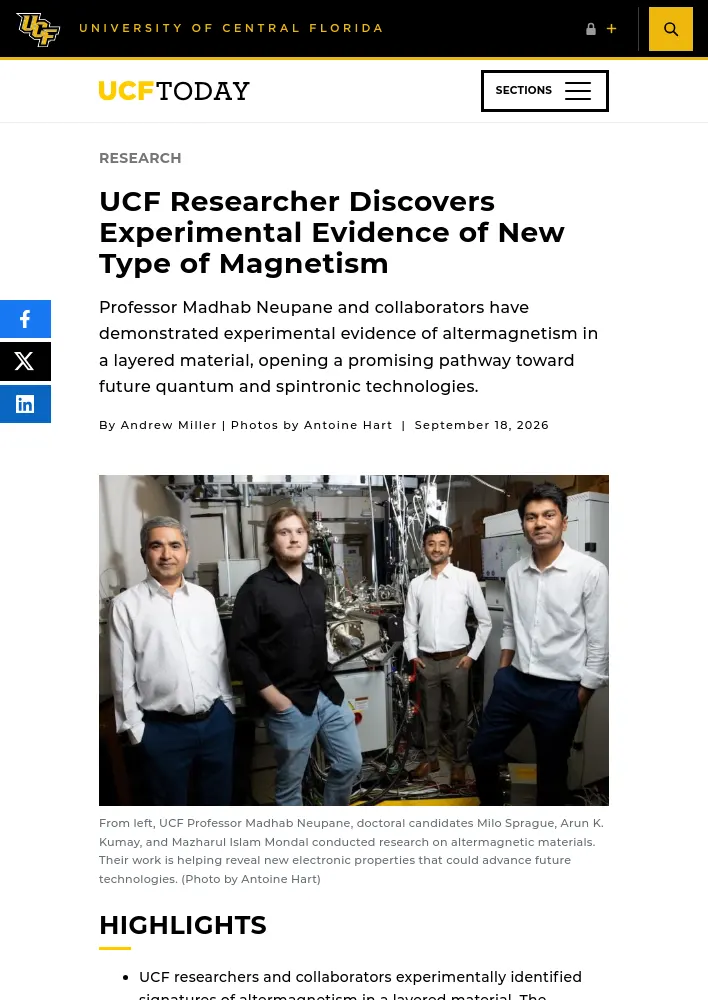

  • UCF 물리학 교수 Madhab Neupane이 이끄는 연구진은 층상 물질 Co₁/₄TaSe₂에서 알터자성의 신호를 실험적으로 확인함. 연구에는 박사과정 후보자인 Milo Sprague, Arun K. Kumay, Mazharul Islam Mondal과 협력자들이 참여함.
  • 연구 결과는 *Nature Communications*에 게재됐으며, 차세대 컴퓨팅과 데이터 저장에 쓰일 더 빠르고 작으며 에너지 효율적인 전자·스핀트로닉스 장치 개발에 기여할 가능성이 있음.
  • 전통적인 하드웨어가 전자의 전하 이동으로 데이터를 처리하는 반면, 스핀트로닉스는 전자의 고유한 양자 특성인 스핀을 정보 전달에 활용하는 방식을 탐구함.
  • 강자성체에서는 자기 모멘트가 같은 방향으로 정렬돼 자기장이 형성되며, 이 자기장은 주변 부품에 간섭을 일으킬 수 있음. 반강자성체에서는 자기 모멘트가 서로 반대 방향을 향해 상쇄되므로 누설 자기장이 대체로 억제되지만, 강자성체의 유용한 전자적 특성 일부가 없음.
  • 알터자성은 두 자성 유형의 유용한 특성을 결합함. 반강자성처럼 원치 않는 누설 자기장을 피하면서도, 물질을 통과하는 전자 스핀의 흐름인 스핀 전류를 생성하고 감지할 수 있음.

“이 물질은 누설 자기장을 만드는 부정적 효과 없이 스핀 전류를 생성하고 감지할 수 있다는 점에서 기존 반강자성체와 구별됨. 이 새로운 특성은 스핀트로닉스, 초고속 메모리 장치, 테라헤르츠 네트워크, 에너지 효율적인 전자기기 등 다양한 응용 분야에 적합함.” — Madhab Neupane

알터자성의 신호 추적

  • 연구진은 Co₁/₄TaSe₂의 전자가 어떻게 움직이는지 조사하기 위해 각분해 광전자 분광법(ARPES)을 사용함. 이 기법은 전자의 에너지와 운동을 측정해 물질의 전자 구조를 지도화함.
  • Neupane 연구실에는 분자선 에피택시(MBE), ARPES, 시간분해 ARPES 장비가 있으며, 연구진은 국립 싱크로트론 시설에서도 측정을 수행함. 이번 측정은 Lawrence Berkeley National Laboratory의 Advanced Light Source와 Stanford Synchrotron Radiation Lightsource에서 진행됨.
  • 연구진은 먼저 전자 스핀에 민감하지 않은 고해상도 기법으로 에너지 준위의 분리를 측정한 뒤, 스핀 분해 ARPES를 보완적으로 적용해 알터자성에 부합하는지 확인함.
  • 전자 밴드에서 특징적인 분리를 관찰한 뒤 스핀 분해 ARPES로 살펴본 결과, 분리된 상태들이 서로 반대인 스핀 편극을 지닌 것으로 나타남. 이는 알터자성의 핵심 증거임.
  • 광전자 방출 측정은 물질 표면에 매우 민감하므로 정확한 관찰을 위해 극도로 깨끗한 시료가 필요함. 협력자들이 고품질 Co₁/₄TaSe₂ 시료를 제작했고, Neupane 연구팀은 표면이 매우 깨끗한 시료를 선별한 뒤 전자 거동을 지도화함.
  • 실험 측정 결과가 이론적 예측과 일관되게 맞아떨어졌으며, 서로 독립적인 증거의 수렴으로 층상 알터자성을 확인했다는 확신을 얻음.

층상 물질이 여는 가능성

  • Co₁/₄TaSe₂는 매우 얇은 층들이 쌓인 구조임. 층 사이의 결합이 약해 분리하거나 결합해 매우 얇은 구조를 만들 수 있으며, 이에 따라 박막 장치와 신흥 기술에 유망한 물질임.
  • 이러한 층상 물질군은 전이금속 다이칼코게나이드(TMD)라고 불림. Co₁/₄TaSe₂에서는 층 사이에 삽입된 자기 코발트 원자가 특이한 자성 특성 형성에 기여함.
  • 층상 구조는 물질의 조절 가능성을 높이며, 연구진은 물질을 변형하고 그 변화가 전자·자기 거동에 미치는 영향을 조사할 수 있음.
  • 연구 전에는 층상 물질에서 알터자성의 핵심 신호가 주로 표면에서 비롯되는지, 물질 내부에서 비롯되는지 분명하지 않았음. 측정 결과 관련 전자 상태는 주로 물질 내부에서 비롯되며 알터자성 질서의 뚜렷한 신호를 보임.

“다용도 물질 플랫폼에서 알터자성의 증거를 확보한 것은 많은 가능성을 열어 줌. 알터자성 이론에서는 스핀 편극 전자 상태가 다른 자기 현상과 어떻게 상호작용하는지에 관한 논쟁이 이어지고 있음. 이제 쉽게 변형할 수 있는 물질을 통해 새로운 질문을 탐구할 수 있음.” — Milo Sprague

미래 기술의 기반

  • 기존 전자기기의 대부분은 전자의 전하를 이용해 정보를 전송하고 처리함. 전자의 스핀을 정보 전달에 활용하는 신흥 분야가 스핀트로닉스임.
  • 알터자성체는 고밀도 전자 부품에 간섭할 수 있는 누설 자기장을 만들지 않으면서 스핀 전류를 생성하고 감지할 수 있어 스핀트로닉스에 특히 유용할 가능성이 있음.

“전자기기가 계속 작아지는 가운데, 연구진은 더 빠르게 작동하면서 에너지를 덜 소비할 수 있는 새로운 물질을 필요로 함.” — Madhab Neupane

  • 층상 물질은 초소형 트랜지스터, 광학 기술과 그 밖의 전자기기에 활용하는 방안이 이미 연구되고 있으며, 스핀 전류를 디지털 정보의 새로운 전송 방식으로 활용할 가능성도 조사되고 있음.
  • 층상 알터자성체는 두 연구 분야를 결합해, 원치 않는 자기 간섭을 기존 자석과 같은 방식으로 일으키지 않으면서 전자 스핀을 제어할 수 있는 매우 얇고 조절 가능한 물질을 제공할 가능성이 있음.

“이 접근법의 실현 가능성이 입증된다면 층상 알터자성체는 전자기기 개발의 최전선에 자리할 것임.” — Madhab Neupane

아직 밝혀지지 않은 점

  • 이번 연구는 Co₁/₄TaSe₂에서 알터자성에 관한 여러 미해결 질문을 조사하는 데 쓸 수 있는 물질을 제공함.
  • 과학자들은 이 특이한 자성 상태가 형성되는 이유와 강자성 및 다른 형태의 반강자성 등 가능한 다른 자기 구조보다 우세해지는 이유, 그리고 이 상태의 거동을 아직 완전히 이해하지 못함.
  • 이론 연구는 전자 사이 여러 상호작용의 경쟁이 어떤 자기 상태가 형성되는지 결정하는 데 기여할 수 있다고 제안하지만, 해당 이론이 실제 물질의 거동을 얼마나 완전하게 설명하는지는 여전히 연구 중임.

“알터자성의 작동 원리에 관한 이론에는 아직 탐구되거나 검증되지 않은 세부 사항이 많음. 이제 이러한 질문에 답할 여러 물질 플랫폼을 확인했으며, 이 물질에 관한 더 발전된 연구가 진행 중임.” — Madhab Neupane

  • Co₁/₄TaSe₂의 특성을 조절하고 변화 양상을 관찰할 수 있으므로, 이 물질은 미해결 질문을 조사하고 알터자성이 다른 자기·전자 현상과 상호작용하는 방식을 탐구할 새로운 실험 플랫폼임.
  • 연구는 미국 에너지부 과학국(U.S. Department of Energy, Office of Science)의 지원을 받았으며, 지원 번호는 DE-SC0024304임.
