RepRapMicron이 마이크로미터급 제작을 위한 3D 프린터를 개발한다

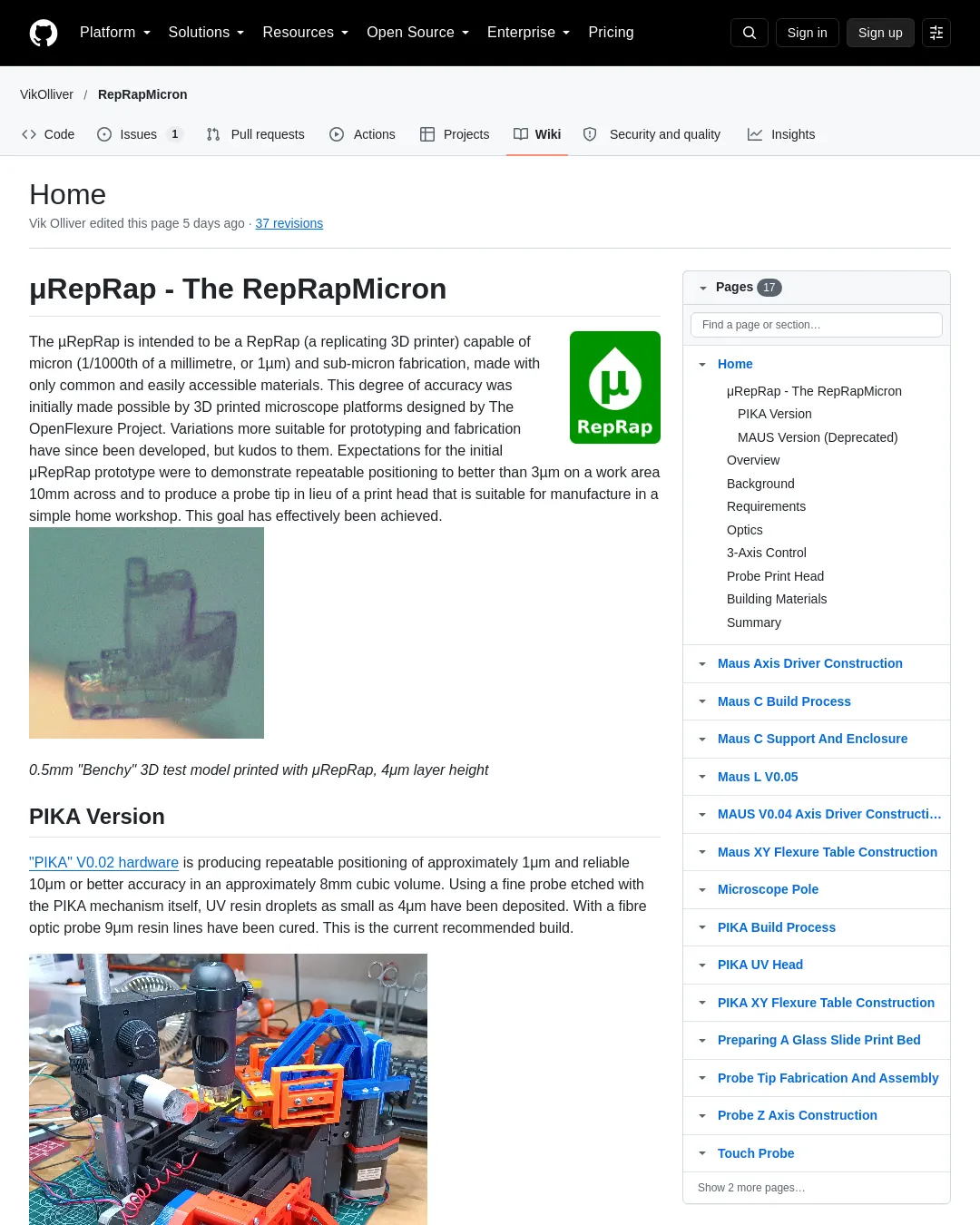

8mm 정육면체 작업 공간에서 약 1μm의 반복 정밀도를 내세우는 프린터입니다. 쉽게 구할 수 있는 재료로 마이크로미터급 제작을 노리는 RepRapMicron의 권장 빌드 PIKA V0.02입니다. 프로젝트 문서는 반복 위치 정밀도(repeatability)를 약 1μm, 정확도(accuracy)를 10μm 이하로 제시합니다. 저는 작은 공간과 서로 다른 두 수치가 함께 놓인 점이 눈에 남습니다. 미세하게 움직이는 것과 결과 치수를 맞추는 것은 별개일 수 있기 때문입니다.

MIT 연구진은 재료 다섯 가지를 층별로 바꿔 작동하는 3D 프린팅 모터를 만들었습니다. RepRapMicron은 출력의 크기를 마이크로미터급으로 줄이는 데 도전합니다. 같은 3D 프린팅에서도 재료를 조합하는 길과 제작 단위를 낮추는 길이 나란히 열리고 있습니다.

이 프로젝트의 새로움은 마이크로미터급 제작을 쉽게 구할 수 있는 재료로 시도한다는 데 있습니다. 프로젝트 문서에는 미세 탐침으로 4μm 수지 방울을 놓고, 광섬유 탐침으로 9μm 폭의 선을 경화한 결과가 기록돼 있습니다. 목표만 적은 것이 아니라 작은 단위의 제작 결과를 함께 제시한 점이 흥미롭습니다.

약 1μm는 반복 위치 정밀도이며, 정확도는 10μm 이하입니다. 두 수치는 같은 성능이 아니므로 1μm를 출력물 치수 오차로 받아들일 수는 없습니다. 작업 공간은 8mm 정육면체이며, 완성물을 살필 때는 100~200배 현미경도 권장됩니다. 작은 출력이 가능한지뿐 아니라 그 크기를 확인할 장비가 있는지도 실제 선택을 가릅니다.

만들려는 구조의 크기와 허용 오차를 먼저 적고, 8mm 작업 공간과 10μm 이하 정확도에 맞는지 대조하십시오. 설정 단계에서는 USB 현미경 두 대로 탐침 높이와 시작 위치를 확인한 뒤, 작은 방울이나 선을 시험 출력하십시오. 그 출력물을 100~200배 현미경으로 재고 원하는 치수와 다르면 탐침과 수지를 바꿔 다시 확인해 보십시오.

마지막으로 현미경으로 출력물의 실제 치수를 재 보신 것은 언제입니까?
