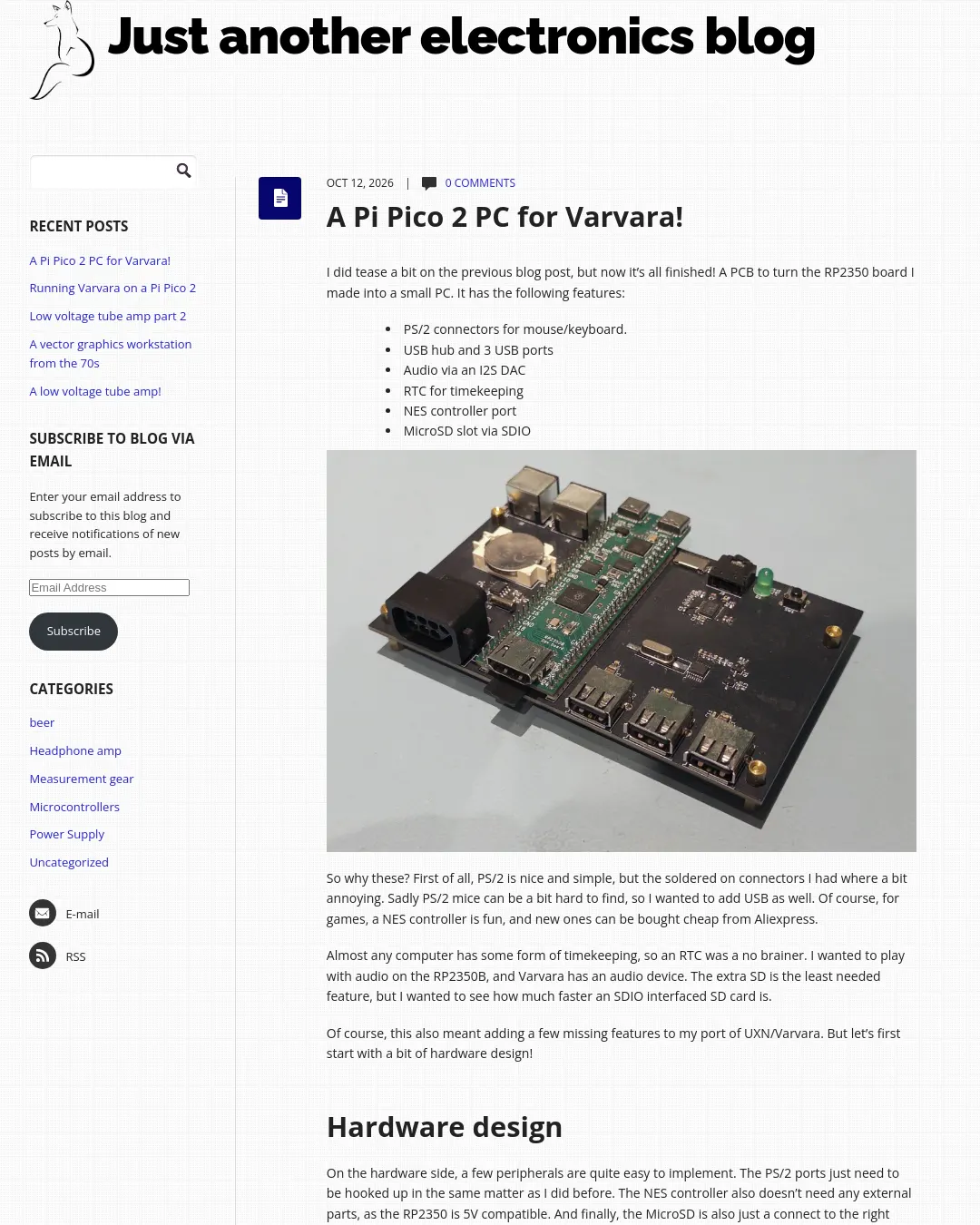

RP2350 보드에 연결해 Varvara를 실행하는 소형 PC용 PCB를 만들었다. PS/2와 USB 키보드·마우스, NES 컨트롤러, I2S 오디오, 시계 기능과 MicroSD를 지원하며, 제작자는 관련 회로 기판과 코드를 공개했다.
기판에는 USB 허브와 USB 포트 3개, I2S DAC, 실시간 시계(RTC), NES 컨트롤러 포트, SDIO 방식 MicroSD 슬롯이 들어간다. 제작자는 PS/2 연결이 간단하지만 마우스를 구하기 어려워 USB도 추가했고, 게임용으로 NES 컨트롤러를 넣었다고 설명했다. 두 번째 저장 장치와 RTC, 오디오 기능도 Varvara의 기능을 활용하거나 시험하기 위해 더했다.
USB 키보드와 마우스 입력, 오디오, 두 번째 MicroSD와 날짜·시간 기능을 Varvara 포트에 맞게 구현했다. USB 허브에는 WCH의 CH334R을 사용했고, 오디오는 PCM5102A DAC와 I2S를 이용한다. 제작자는 PCB를 2층으로 설계했으며, USB 트레이스 임피던스를 맞추려 했지만 4층 기판이 더 적절했을 것이라고 밝혔다. 취미용 기판이라 USB는 풀스피드로 동작하도록 했다고 덧붙였다.
오디오 회로에서는 XSMT 핀 연결을 빠뜨려 소리가 계속 음소거되는 실수가 있었고, 제작자는 이것이 기판에서 수정해야 했던 유일한 부분이라고 말했다. 제작자는 Varvara 외에도 RP2350용으로 포팅한 pico-mac을 이 기판에서 실행했다고 밝혔다. 관련 코드와 기판 정보는 Varvara, pico-mac, PCBoard, BellsNWhistles 저장소에서 확인할 수 있다.
