오픈소스 프로젝트가 소련 가정용 컴퓨터를 FPGA로 재현했다

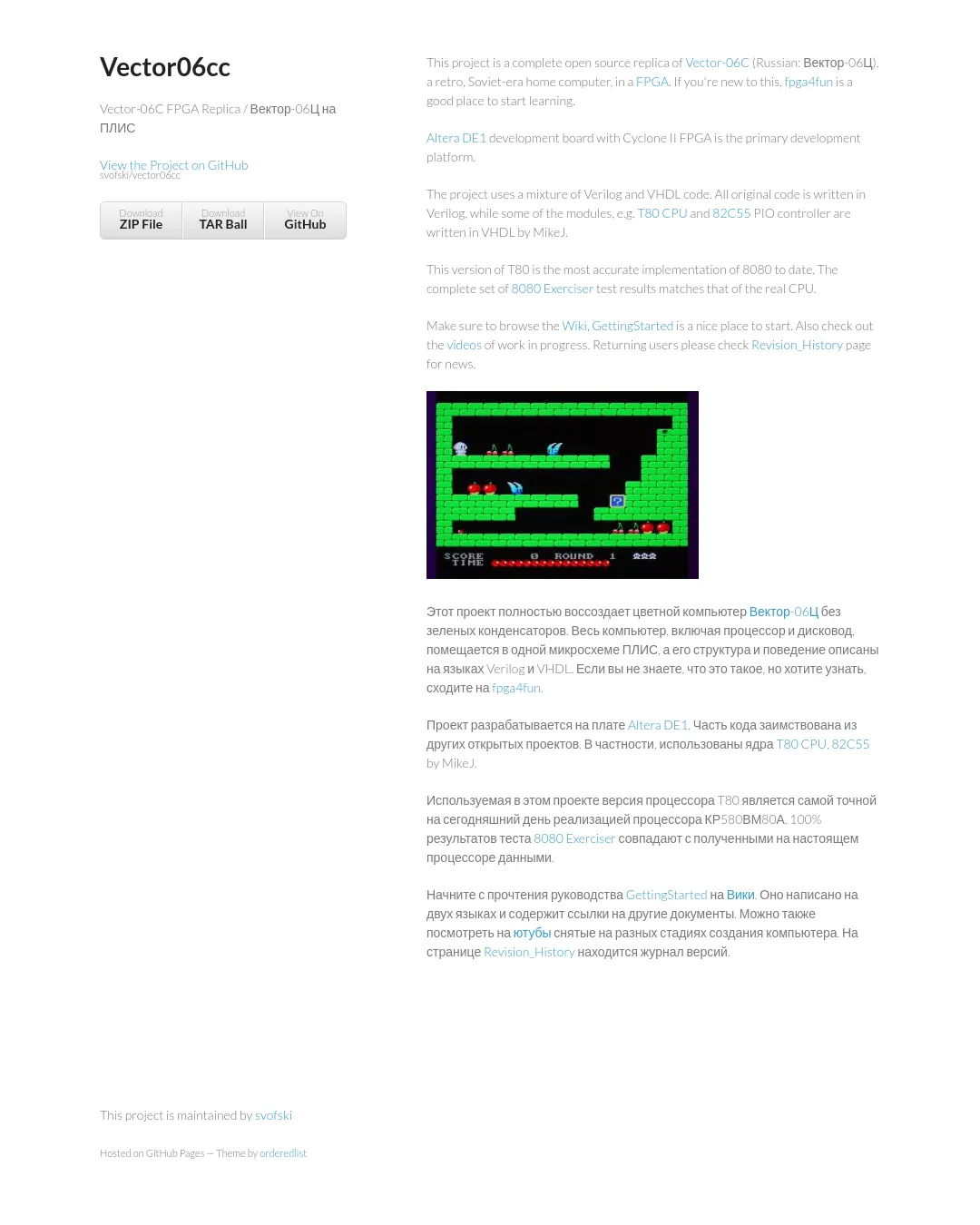

오픈소스 프로젝트가 소련 가정용 컴퓨터 Vector-06C를 한 칩에 재현했습니다. 재현 기술은 필드 프로그래머블 게이트 어레이(Field-Programmable Gate Array, FPGA)입니다. 프로젝트 설명은 프로세서와 디스크 드라이브까지 그 칩에 들어간다고 합니다. 저는 디스크 드라이브까지 담았다는 데서 멈춰 섰습니다. 컴퓨터의 이름과 화면만 되살리는 일이 아니라, 작동을 이루는 장치들을 회로로 옮겼기 때문입니다.

openPCIE는 Artix-7 FPGA를 PCI Express(PCIe) 호스트로 사용했습니다. Gen2 링크와 데이터 전송을 실제 보드에서 검증했습니다. Vector-06C 프로젝트가 옛 컴퓨터의 회로 전체를 재현한다면, openPCIE는 새로운 연결 기능을 구현하는 쪽입니다. 두 프로젝트 모두 FPGA 설계를 공개하지만, 하나는 옛 기계의 재현을, 다른 하나는 인터페이스 동작을 보여 줍니다.

반가운 점은 옛 컴퓨터를 소개하는 데 그치지 않고, 회로 설계 자체를 공개했다는 것입니다. 원본 코드는 Verilog로 작성됐고 일부 모듈은 VHDL로 기술돼 있어, 구현을 직접 따라갈 길도 열려 있습니다.

프로젝트의 주요 개발 플랫폼은 Cyclone II를 탑재한 Altera DE1 보드입니다. 따라서 실행해 보려면 보유한 장비와 안내서의 구성 절차가 맞는지 먼저 살펴야 합니다. T80이 8080을 가장 정확하게 구현한 버전이며 8080 Exerciser 결과가 실제 CPU와 일치한다는 설명은 프로젝트가 제시합니다. 그 결과는 CPU 시험에 관한 것이므로, 디스크 드라이브를 포함한 컴퓨터 전체의 재현도를 보증하지는 않습니다.

GettingStarted 안내서에서 필요한 보드와 실행 절차를 먼저 확인하십시오. Cyclone II를 탑재한 DE1이 있다면 안내에 따라 실행하고, 8080 Exerciser로 CPU 결과도 확인해 보십시오. 보드가 없다면 프로젝트 위키와 변경 이력에서 구현 범위를 살펴보십시오.

FPGA 프로젝트를 살펴볼 때, 먼저 실행에 필요한 보드와 설계의 검증 결과 가운데 무엇을 확인하십니까?
